卸扣、空心螺栓-鉆孔倒角機

卸扣-兩軸伺服自動鉆孔機

卸扣兩軸自動鉆孔機是由濟南優博世特(UBOST)機械設計有限公司自主設計研發的數控自動化設備。機器原理及說明: 卸扣兩軸自動鉆孔機采用氣缸動作,實現滑道送料、鉆孔,通過滑道自動送料到鉆孔夾具中,數控系統自動控制二臺鉆孔氣動動力頭實現鉆孔;鉆孔速度及深度可由油壓緩沖器調整,自動落料。 采用液晶屏幕數控系統控制,可隨意編程,存貯多個加工程序;斷鉆頭自動報警停機,實現完全數控操作。一人可同時操作3-4臺機器,節省人工。大幅度提高工作效率。 人工排料、自動送料,自動夾緊、自動鉆孔、自動退料。每個動作由氣動在不同工位同時完成,實現鉆孔。

  • 型號: UZXK2
  • 價格:

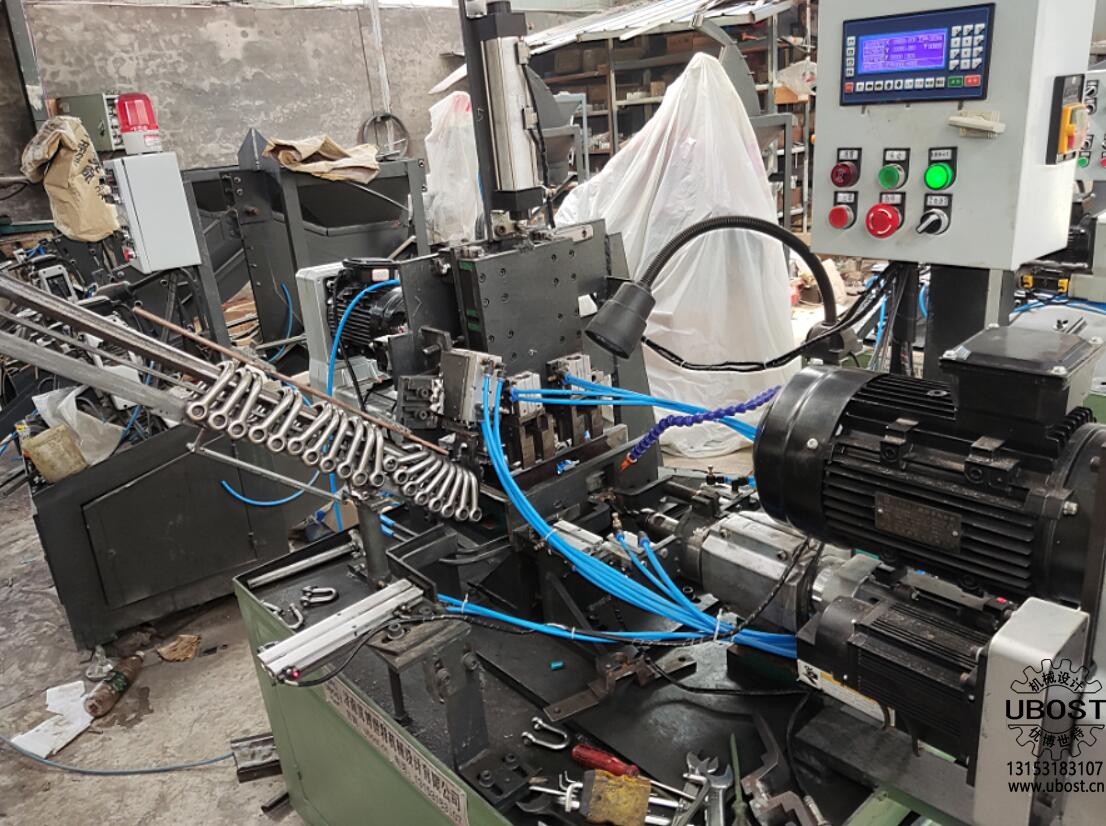

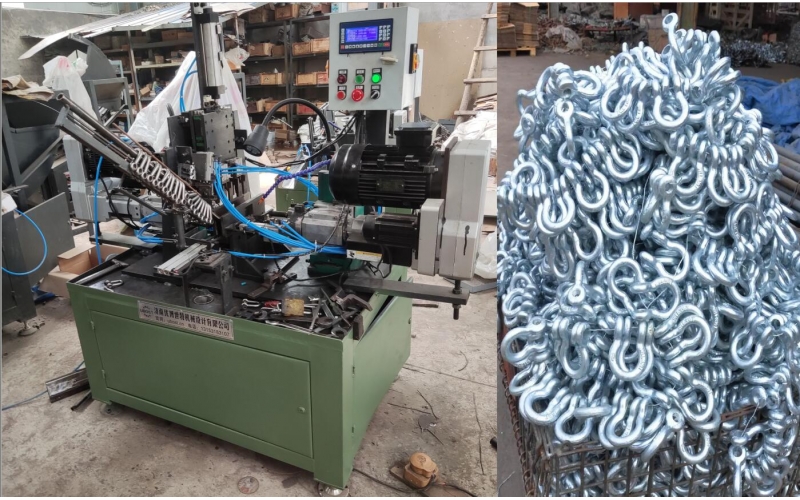

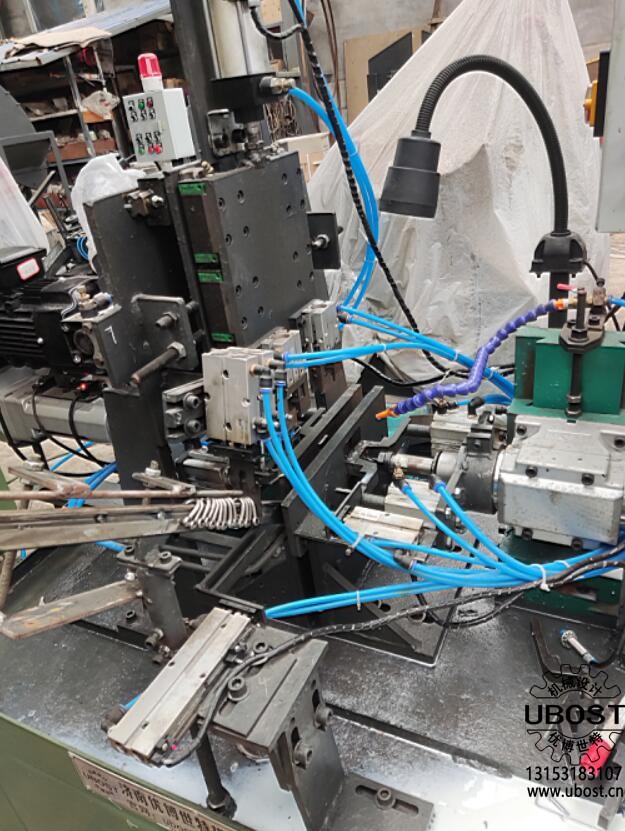

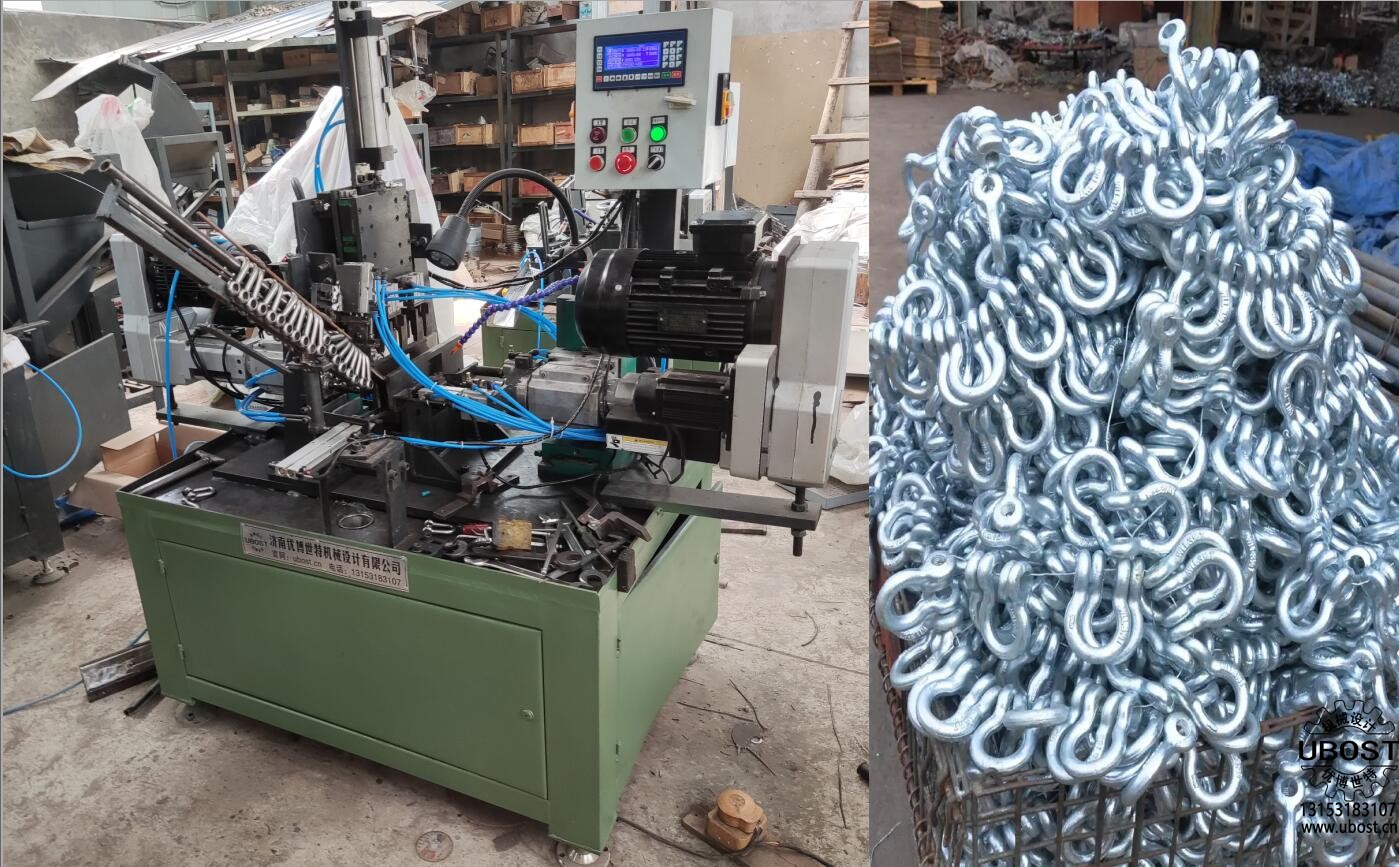

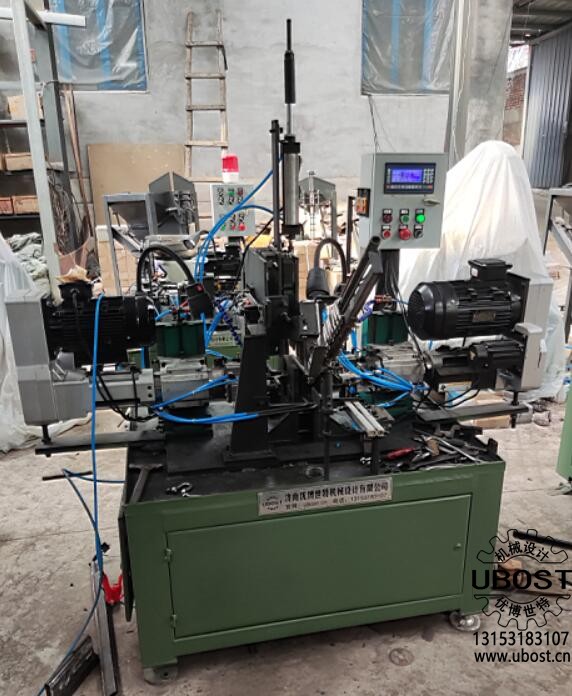

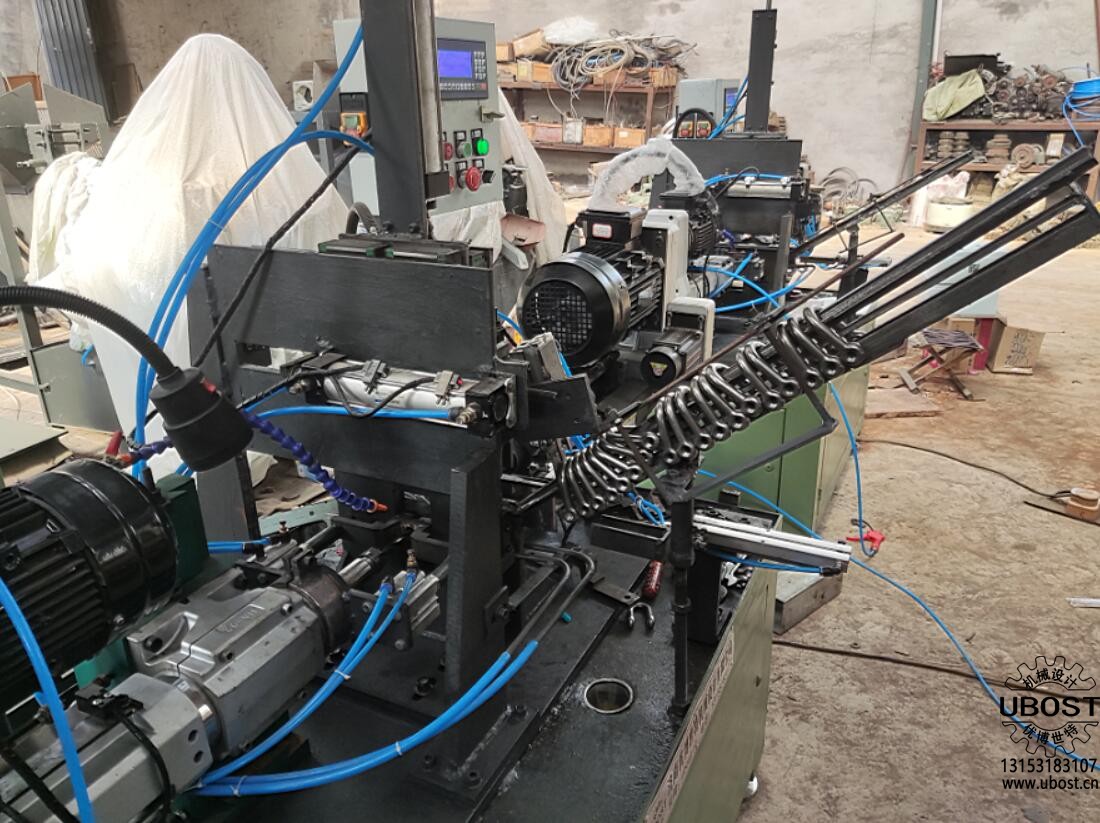

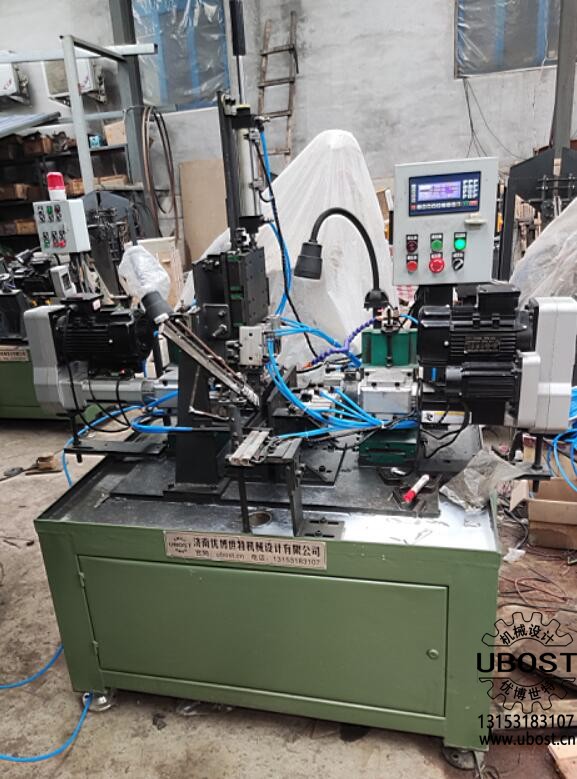

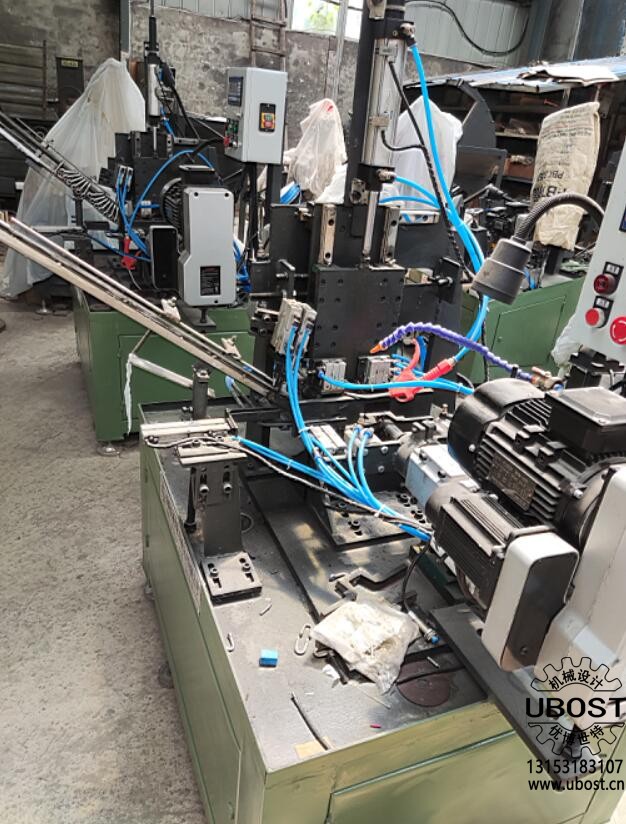

卸扣-兩軸伺服自動鉆孔機

(型號:UZXK2)

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,


優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

卸扣-兩軸自動鉆孔機參數一覽表

機型參數

 UZXK1

UZXK2

UZXK3

伺服鉆孔動力頭

74型,2臺

92型,2臺

130型,2臺

伺服電機

80伺服電機750W

80伺服電機750W

130伺服電機750W

最大鉆孔直徑

10

18

30

夾具類型

25型氣動夾爪,2組

32型氣動夾爪,2組

40型氣動夾爪,2組

主軸最大行程

80

100

150

主軸錐度

JT6

JT6

JT6

電機功率(W)

1.1KW二臺

2.2KW二臺

3.5KW二臺

主軸轉速

1000-3800可選

500-1800可選

200-400可選

電壓(V

380

380

380

卸扣鉆

孔范圍

mm

外徑

5-18

6-20

6-50

長度

20-80

30-100

30-120

孔徑

2-10

3-18

10-30

機重(KG

645

755

985

設備外形尺寸(米)

1.2×0.8×1.2

1.4×0.8×1.2

1.6×0.9×1.4

數控系統

數控可編程控制系統TC5520

操作方式

觸摸按鍵

顯示方式

液晶屏

送料方式

人工排料

一人操作臺數

4-5



優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,



卸扣兩軸自動鉆孔機是由濟南優博世特UBOST)機械設計有限公司自主設計研發的數控自動化設備。

應用案例視頻:1、卸扣兩軸自動鉆孔機視頻之一 https://v.qq.com/x/page/g3018o7ohbt.html


優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,




機器原理及說明:

卸扣兩軸自動鉆孔機采用氣缸動作,實現滑道送料、鉆孔,通過滑道自動送料到鉆孔夾具中,數控系統自動控制二臺鉆孔氣動動力頭實現鉆孔;鉆孔速度及深度可由油壓緩沖器調整,自動落料。

采用液晶屏幕數控系統控制,可隨意編程,存貯多個加工程序;斷鉆頭自動報警停機,實現完全數控操作。一人可同時操作3-4臺機器,節省人工。大幅度提高工作效率。

人工排料、自動送料,自動夾緊、自動鉆孔、自動退料。每個動作由氣動在不同工位同時完成,實現鉆孔。

380V電源;氣源壓力6-8KG

適用鉆孔零件:

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,



零件適用范圍:(單位:毫米)

序號

零件名稱

長度

寬度

鉆孔直徑

鉆孔位置

1

卸扣

20-100

20-100

2-16

可調







 優點及使用范圍:

1、本機具有結構合理,操作方便安全可靠,不易斷鉆頭等特點;

2、鐵削與工件自動分離;

3、一人能操作3-4臺機器;節省人工;

4、經濟實用,投入成本低;

5、本機適用于在卸扣、大小及鉆孔大小都可調,屬通用機型。

卸扣兩軸自動鉆孔機效率參考值列表

序號

卸扣規格

材料

鉆孔

直徑(MM)

鉆孔

深度

(MM)

鉆孔效率

(只/分鐘)

備注

1

Φ6×5-40

Q235

3.5

6



2

Φ8×15-40

Q235

3.5

8



3

Φ10×15-40

Q235

3.5

10



4

Φ12×15-40

Q235

4

12



5

Φ14×15-40

Q235

5

14



6

Φ16×15-40

Q235

6

16



 應用案例視頻:

1卸扣兩軸自動鉆孔機視頻之一https://v.qq.com/x/page/g3018o7ohbt.html
